Классификатор центробежный ENGN.ACC-1000 устанавливается в технологической цепочке при изготовлении полимеров, ЛКМ, клеев и адгезивов, строительных смесей, абразивов. Фракционный состав Однородность в массе искусственные кварцевые пески приобретают только после разделения на классы крупности. Просеянный природный или дробленый кварц делится на фракции:
Кварцевая мука
Микрокальцит
Подразделяют на марки исходя из среднего размера частиц порошка (мраморной муки или пыли).
Сепаратор ENGN.ACC-1000 дает возможность сверхтонкого разделения порошка для разных задач.
Нано порошок двуокиси титана применяют в материалах для защиты от ультрафиолетового излучения, в химических волокнах, в печатных красках, покрытиях и т.п. Для фото катализа, в производстве самоочищающегося стекла, самоочищающейся керамики, в антибактериальных материалах, для очистки воздуха, очистки стоков, в химической индустрии. В косметике, для солнцезащитных кремов, утренних и вечерних кремов, увлажняющих и освежающих кремов и т.п. В упаковочных материалах, используемых в пищевой упаковки. Как покрытие в бумажной индустрии. В космической индустрии.
Двуокись титана
Купершлак
Современный шлак гранулированный, позволяющий легко удалять стойкие загрязнения, прокатную окалину, продукты коррозии с помощью пескоструя. Купершлак подходит для высокопроизводительной абразивной очистки стали и бетона, для равномерного профилирования поверхности. Применяется для абразивной подготовки поверхностей к дальнейшему окрашиванию. Сегодня купершлак является наиболее распространённым видом шлака, применяемым для абразивной очистки различных материалов.
Керамические порошки из природных глин на основе оксидов алюминия и кремния используются для получения фарфоровых, фаянсовых изделий, майолики, плитки. А также бытовой, садово-парковой и электротехнической керамики. Из керамических порошков получают напыляемые покрытия для важных узлов оборудования – нажимных и печатных валиков в бумажном производстве, нитенаправляющих планках в текстильных станках. Плазменное керамическое напыление делает поверхность конструкций электроизолирующей, износостойкой и твердой. Хромоокисными керамическими порошками покрывают поверхность подшипников, валов в печатных машинах, промышленных насосов. Порошки на основе оксидов циркония и иттрия используют для покрытия двигателей и газовых турбин.
Керамические порошки
Порошковая металлургия
Порошковая металлургия имеет дело с порошками, размер частиц которых колеблется от 0,01 до 1000 мкм Возможность создания и производства новых порошковых материалов и изделий со специфическими свойствами, недостижимыми для других технологий. Важные задачи решает порошковая металлургия и при изготовлении деталей и изделий из обычных материалов, но с более высокими технико-экономическими показателями. Добавление нанопорошка (частиц размером менее 100 нм) к обычным порошкам, при прессовании и спекании последних, позволит уменьшить температуры прессования и спекания, а также повысить прочность прессованных и спеченных изделий. Лабораторный воздушно-центробежный классификатор ENGN.ACC-1000 позволит получить нанопорошки для дальнейших исследований и получения принципиально новых материалов.

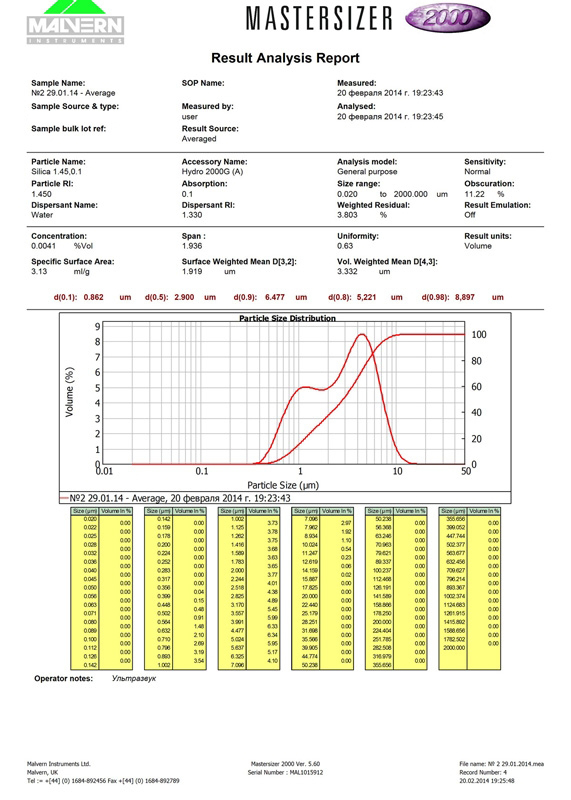

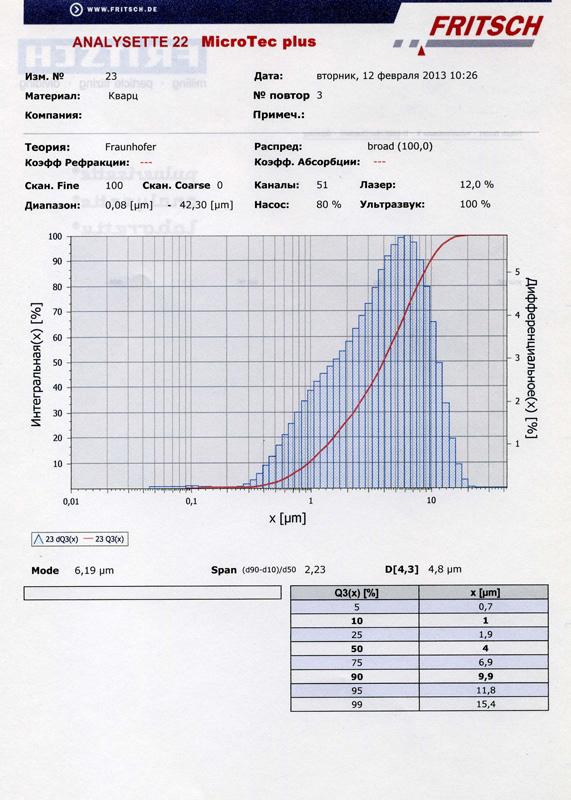

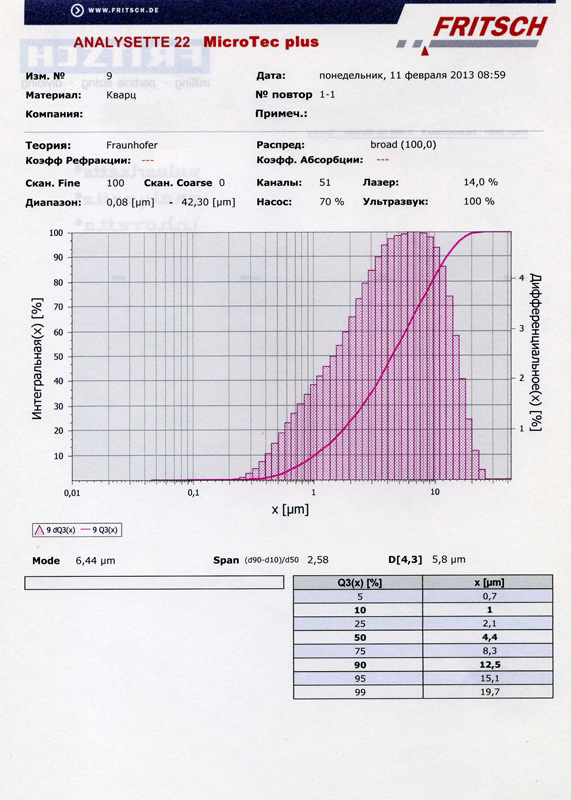

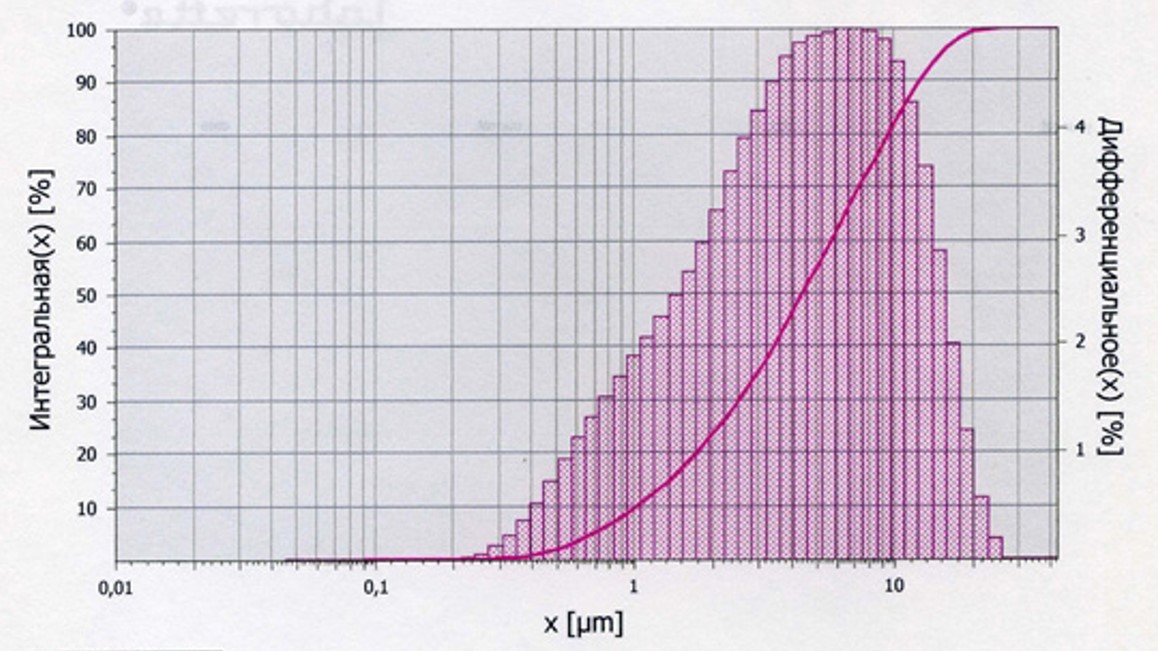

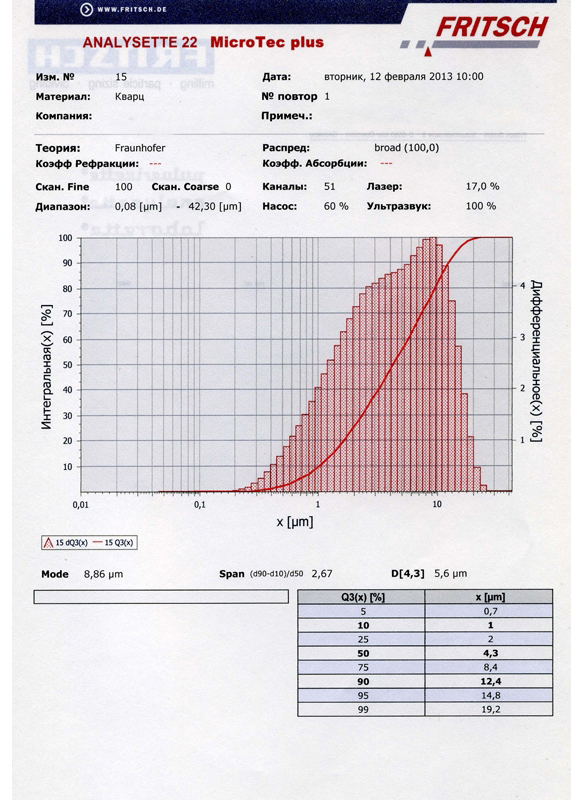

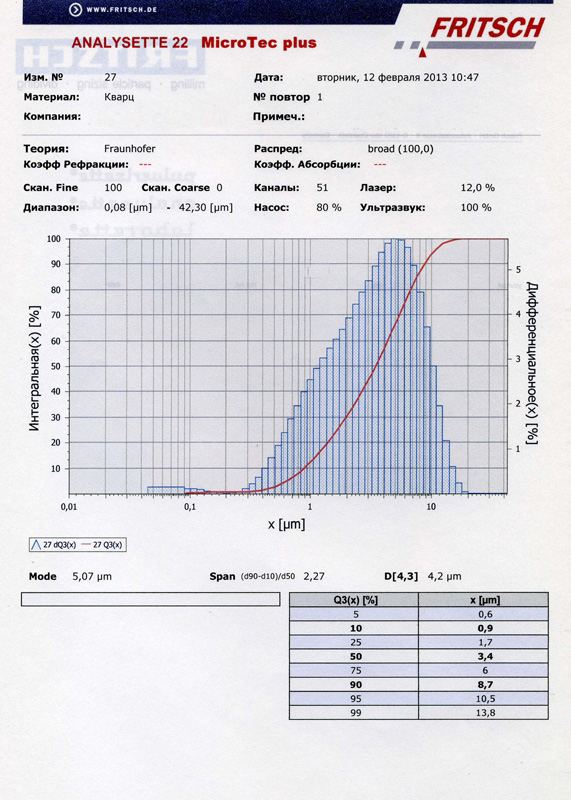

Кварц

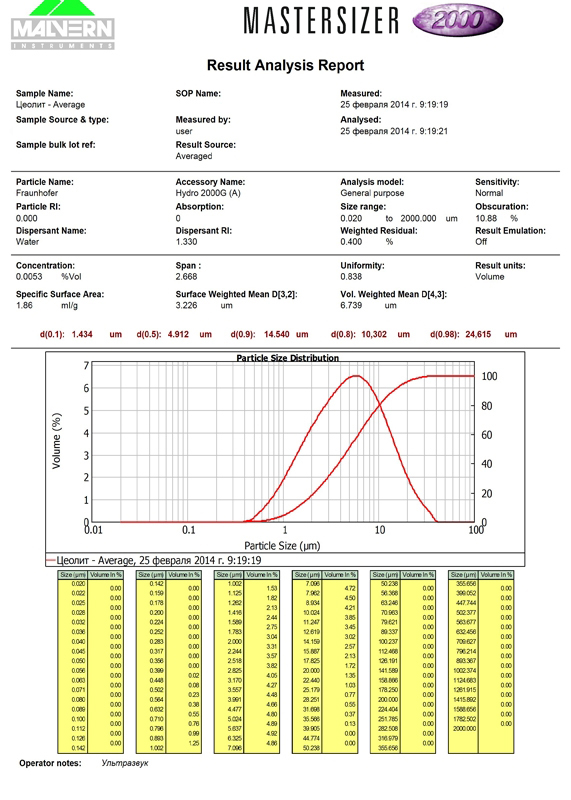

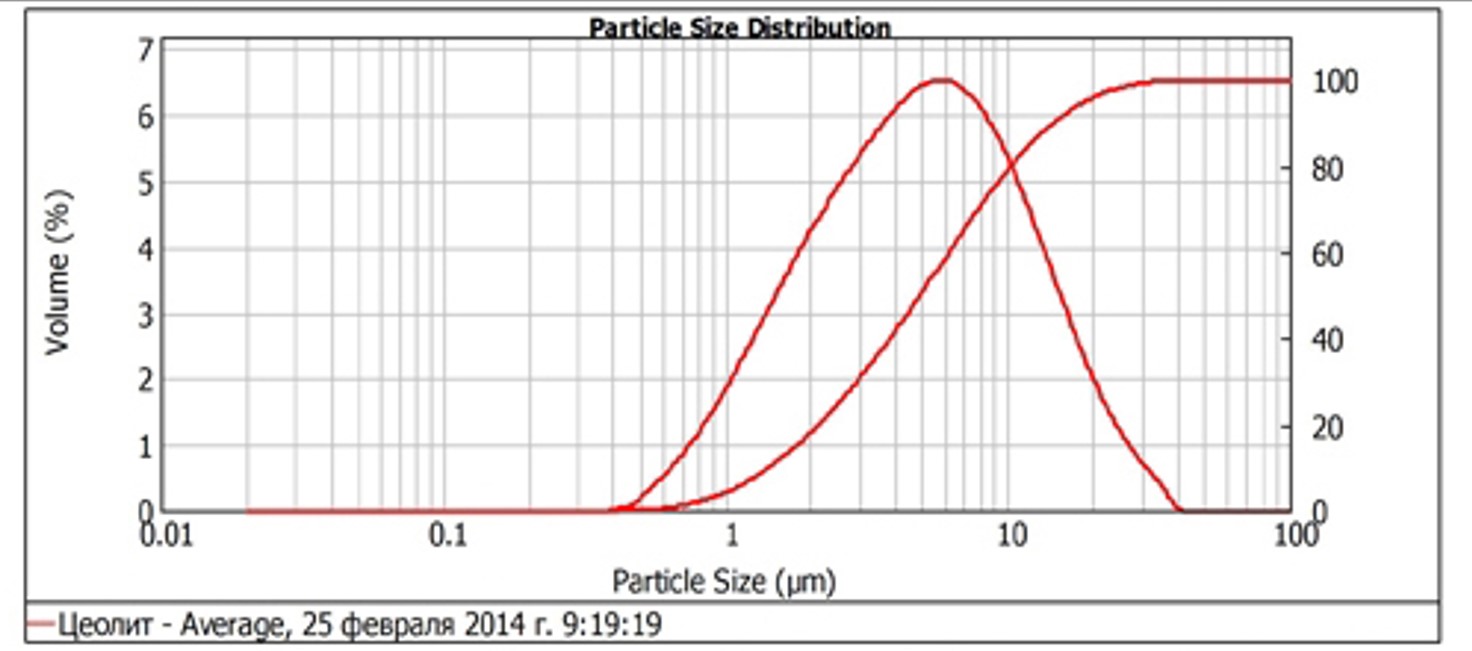

Цеолит

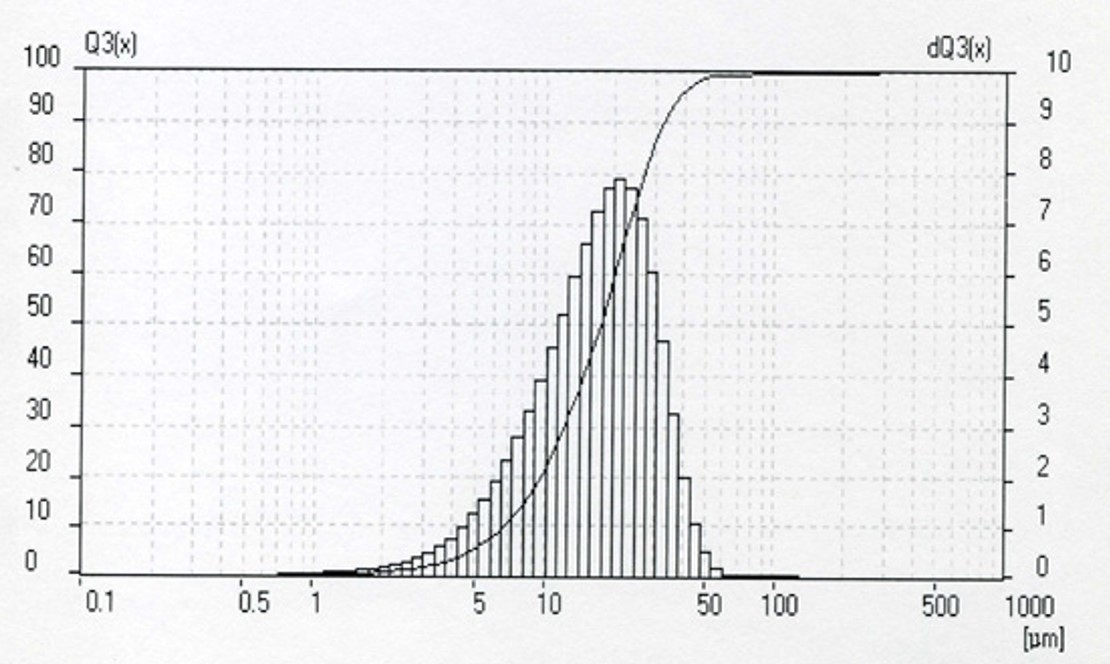

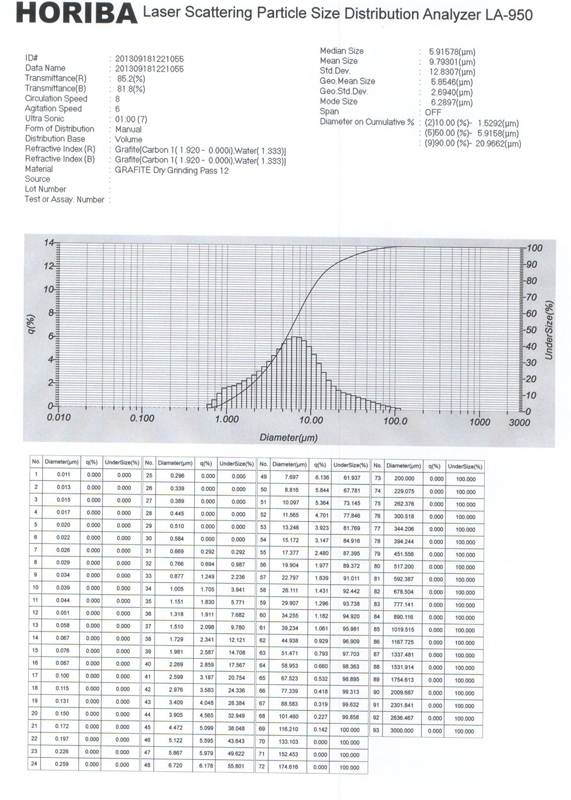

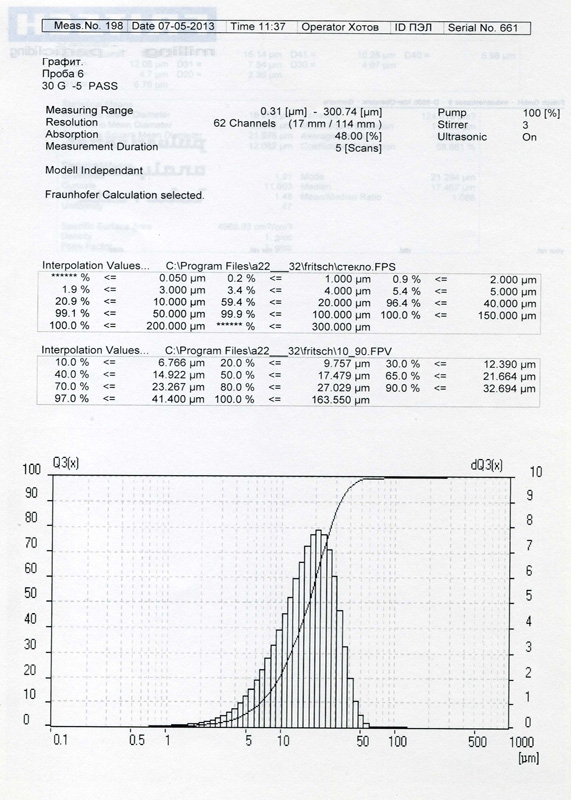

Графит

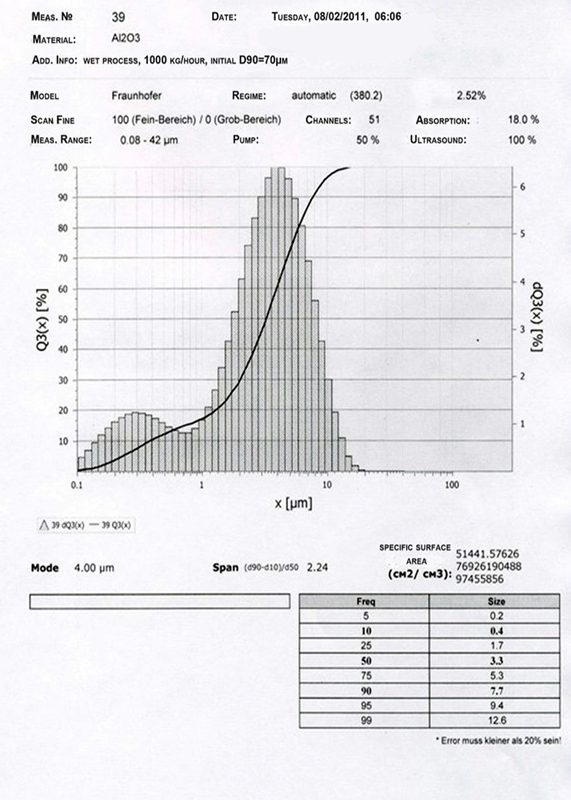

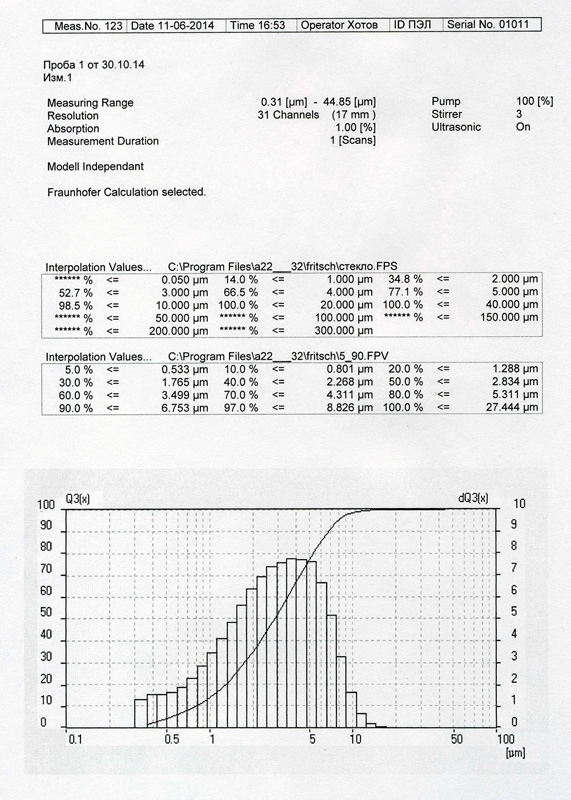

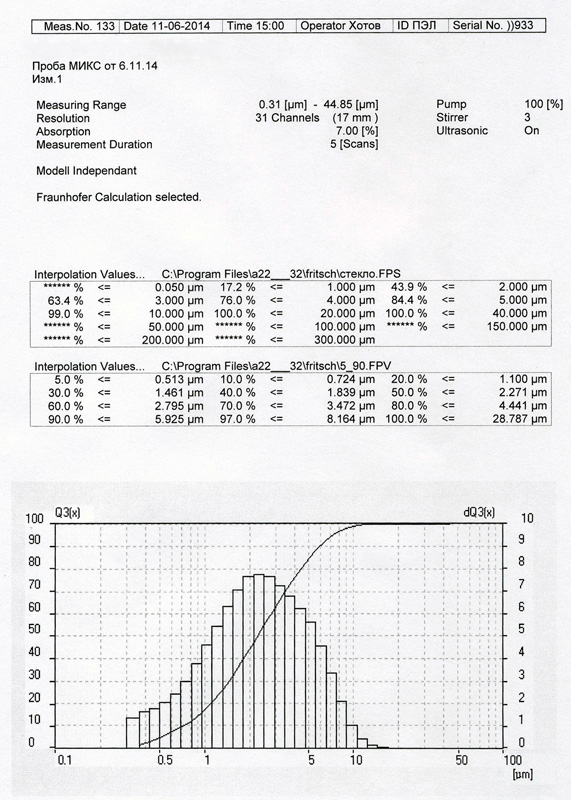

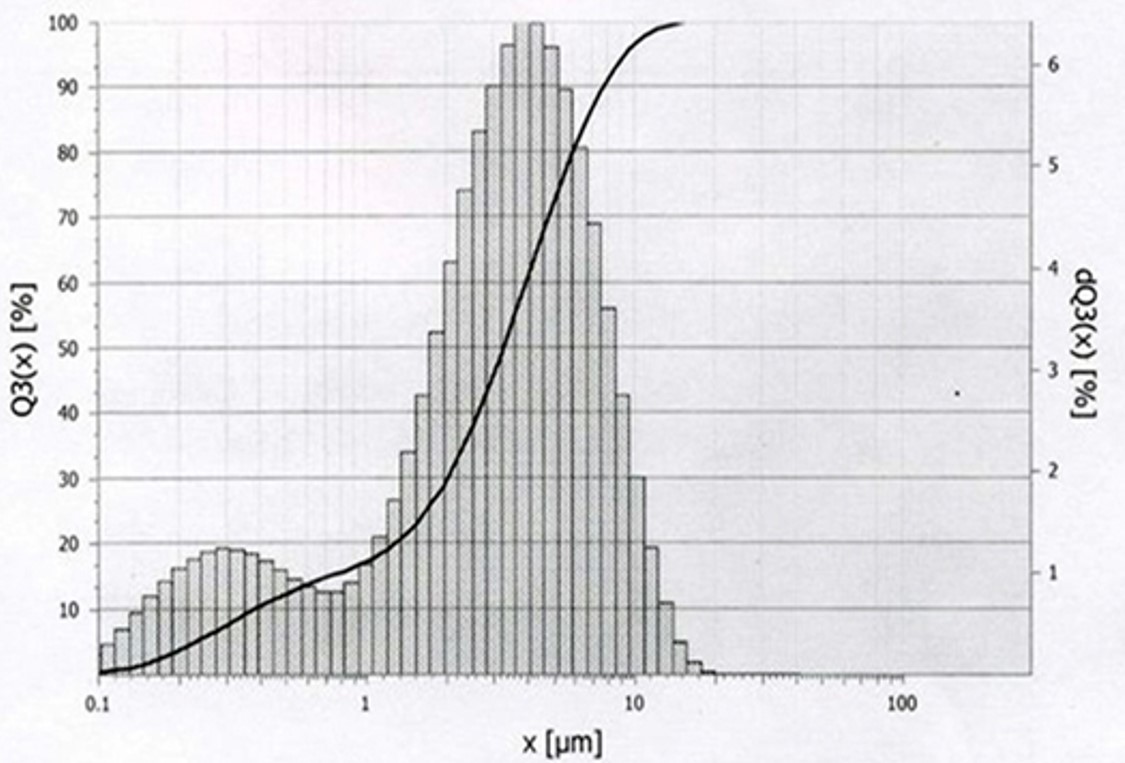

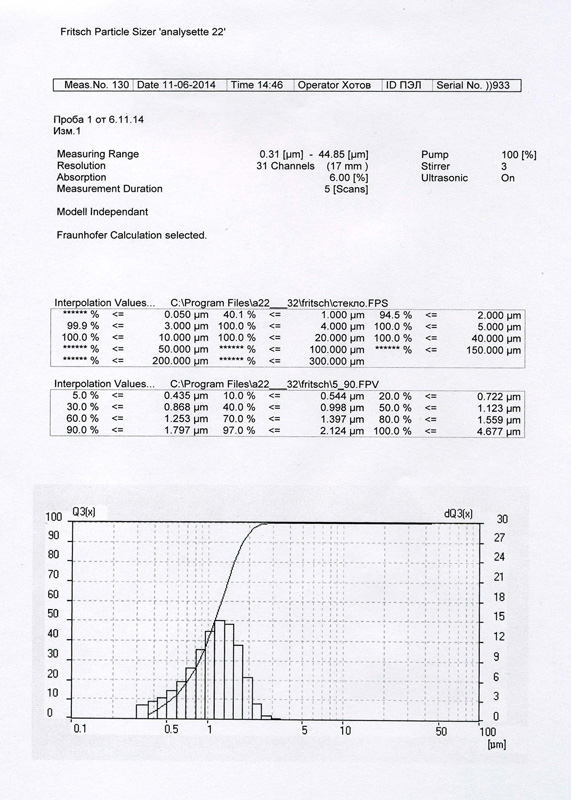

Корунд

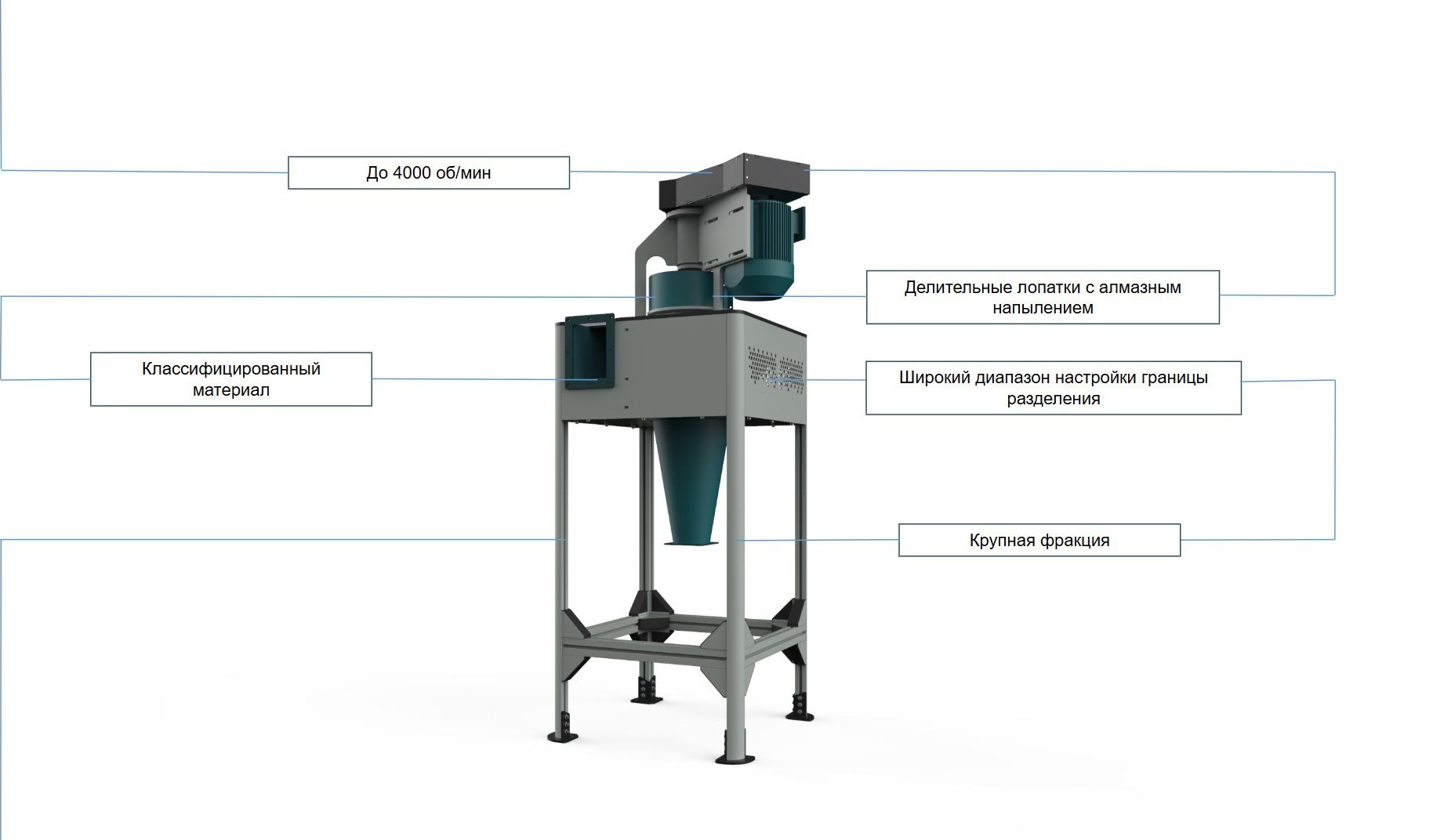

| Максимальная производительность по загрузке *, т/ч | до 1 |
|---|---|
| Расход воздуха*, м³/ч | max 5000 |
| Гидравлическое сопротивление*, кПа | до 4 |
| Диапазон регулирования среднего размера частиц готового порошка (расчетный для частиц плотностью 2700 кг/м³) Д50*, мкм | от 2…15 |
| Диапазон изменения частоты вращения ротора, об/мин | до 4000 |
| Допустимая влажность исходного материала, % | не более 0,5 |
| Допустимая крупность частиц исходного материала, мм | не более 1 |
| Габаритные размеры: (длина х ширина х высота), мм | 700х700х1925 |
| Масса, кг | 350 |
На протяжении многих лет технология разделения порошкообразного материала на крупную и мелкую фракцию относительно граничной крупности под действием противоположно направленных сил доказала свою эффективность в сверхтонком измельчении и обеспыливании материалов.
Классификатор встраивается в любую систему измельчения без существенных затрат. Занимаемая оборудованием площадь значительно меньше существующих решений.
До 40% меньше затрат на электроэнергию по сравнению с аналогами КЦД. Простота обслуживания.
Воздушно-центробежный классификатор предназначен для классификации исходного материала с размером не более 1мм с возможностью извлечения тонины помола материала 2 мкм.
Диапазон регулирования среднего размера частиц готового порошка (расчетный для частиц плотностью 2700 кг/м³) Д50 составляет 2..15 мкм.
